| 功能简述： ZH系列全自动水平射芯机为水平分型热芯盒全自动射芯机，适用于酚醛树脂覆膜砂制芯（型）。 ZH系列全自动水平射芯机的动作均由PLC（可编程序控制器）控制，可自动完成以下动作： 合模→砂筒前进→射头压紧→射砂→排气→射筒松开→射筒后退→延时固化→顶芯并开模→（人工）取出砂芯等动作。 可实现单调自动、手动。各动作之间设置了互锁关系，由接近开关确定各动作的位置，确保操作安全。 模具温度控制采用数显式温控仪自动控温，控温范围0—400℃可根据工艺要求调节设定温度。射砂时间、固化时间继电器控制，工艺参数可调。 驱动方式可根据要求选择全气动、液压驱动或气动与液压联合驱动。 |

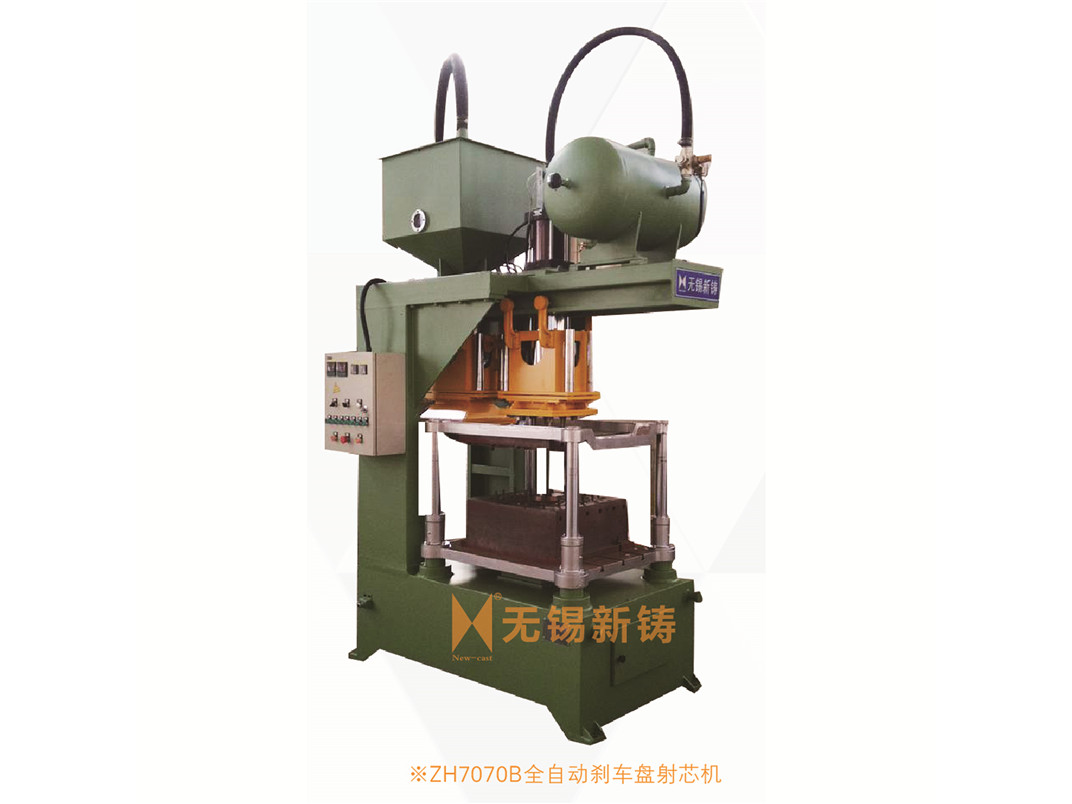

※ ZH7070B水平射芯机 |

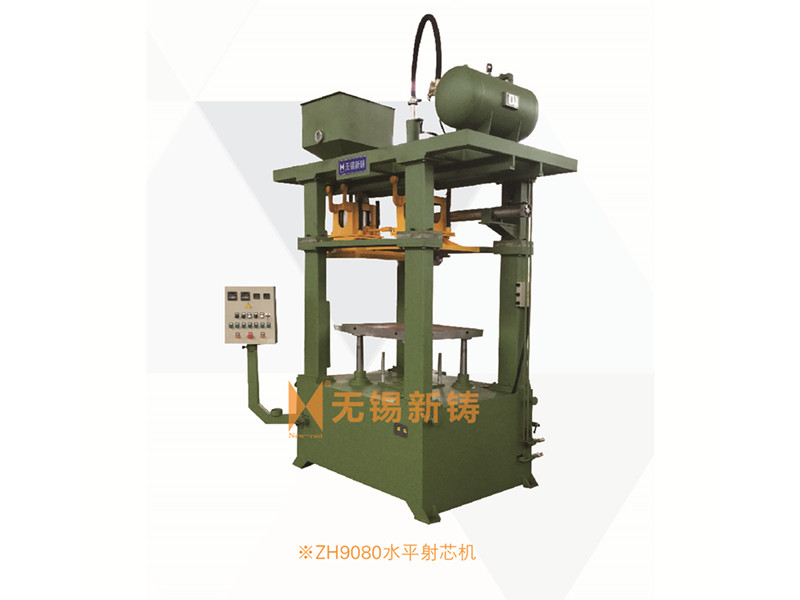

※ ZH9080水平射芯机 |
功能特点： PLC单周全自动； 工艺参数可调，智能化操作； 集铲车搬运与行车吊运式床身与一体； 可根据工艺设计制作多种规格功能要求的射芯机等； 可选配接芯小车与气力送砂装置。 |
部分ZH系列水平分型全自动射芯机技术参数
 | ZH6050 | ZH7050 | ZH8060 | ZH9070 | ZH1170 |
模板有效尺寸（mm） | 600×500 | 700×500 | 800×600 | 900×700 | 1100×700 |
| 最小模具厚度（mm） | 300 | 400 | 500 | 500 | 500 |
合模行程（mm） | 300 | 350 | 450 | 450 | 500 |
一次最大射砂量（kg） | 16 | 16/30 | 16/30 | 30/50 | 30/50 |
| 砂斗容积（kg） | 200 | 200 | 200 | 300 | 400 |
加热方式 | 电加热 | 电加热 | 电加热 | 电加热 | 电加热 |
加热功率（kw） | 30 | 30 | 30 | 60 | 60 |
| 驱动方式 | 全气动 | 气动/气动+液压 | 气动/气动+液压 | 气动+液压 | 气动+液压 |
操作方式 | 手动/单周 | 手动/单周 | 手动/单周 | 手动/单周 | 手动/单周 |
