低压铸造机

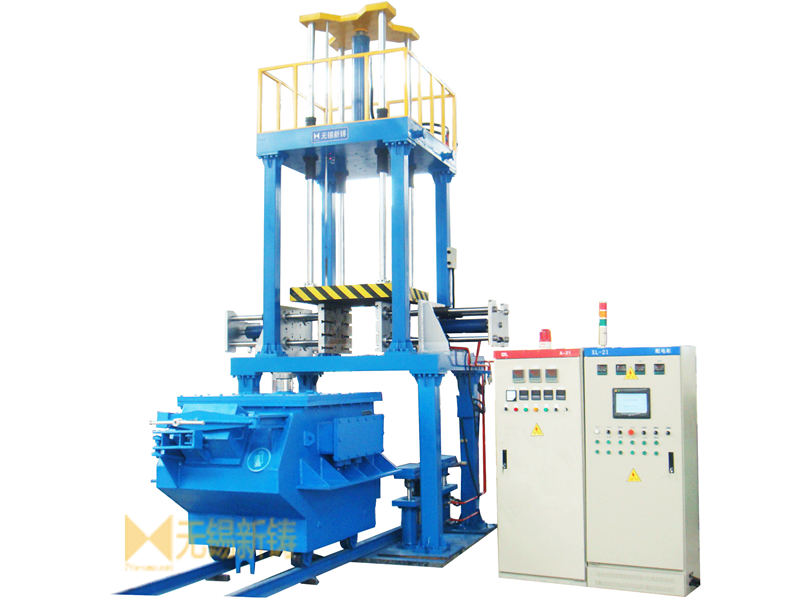

ZJ45系列低压铸造机是金属型低压铸造的专用设备，可广泛应用于各种铝合金铸件的金属型低压铸造生产。设备由主机、保温炉、液压站、液面加压装置及电气控制系统等部分组成。主机包含下立柱、保温炉顶升机构、下工作台、上立柱、动模板、顶梁、开合模机构、侧抽芯机构等部件组成。下立柱支撑整个主机部件，安装在工作台下方。保温炉安装在下立柱之间，进出主机由电机驱动，顶升机构推动保温炉上下移动。工作台上安装有四根导柱、侧抽芯机构等部件。导柱连接下工作台与顶梁，顶梁上方反装的开合模油缸带动穿过顶梁的拉杆移动实现动模板的开合模动作。开合模动作的导向依靠安装在下工作台与顶梁之间的四根导柱和安装在动模板上的导套精密配合实现高精度开合模。侧抽芯机构由油缸推动侧抽芯板沿四根导柱移动实现侧抽芯功能，导柱与导套配合，运动平稳、精确。整机结构紧凑、运行平稳，有效满足了低压铸造的工艺要求。

整台设备的控制均可在触摸屏上进行操作，整个控制系统可划分为机械控制系统、液压控制系统、液面控制系统三大控制系统。同时设置了四组模具温控控制系统，分别控制上模、下模以及左右两组抽芯的模具温度。

机械部分的控制为手动控制，可通过电控系统的按钮进行操作。升液程序可根据实际需要进行设定。在合模完成后，启动自动升液程序，即：升液→充型→增压→保压→排气→冷却。在冷却时间结束时，系统报警提示操作人员进行手动开模取件（取件配套手动接料盘）。
